Materiał wypełniający
|
Temperatura (℃)
|
Ciśnienie (bary)
|
|
Grafit
|
-200 ~ 450 (powietrze) 650 (atmosfera redukująca)
|
300
|
|
Rozszerzony PTFE
|
-200-260
|
200
|
|
Niezawierające azbestu
|
-150-250
|
300
|
|
Mika/Grafit/Mika
|
-100-750
|
100
|

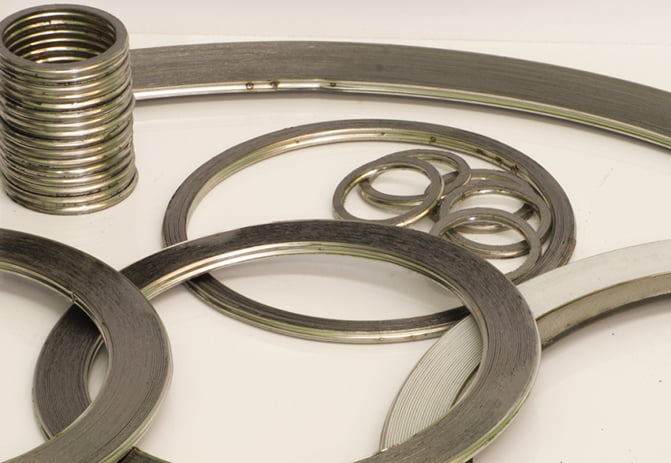

Rodzaje uszczelek spiralnych:

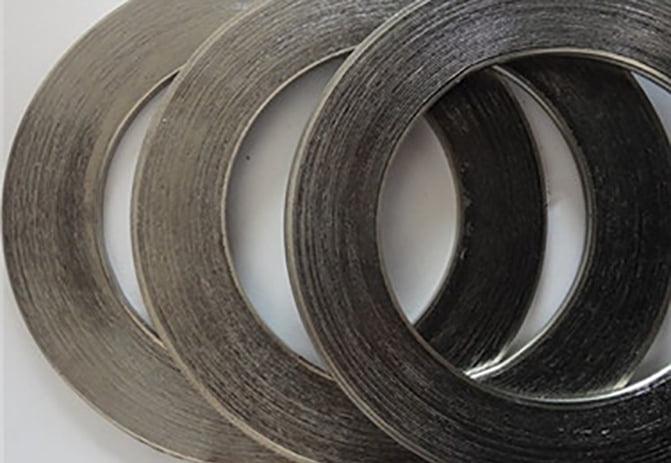

Uszczelka spiralna w stylu podstawowym:
Podstawowy styl konstrukcji, średnica wewnętrzna i zewnętrzna są wzmocnione kilkoma warstwami metalu bez wypełniacza, aby zapewnić większą stabilność i lepsze właściwości ściskające. Odpowiednie do zespołów kołnierzowych na pióro i wpust lub z wpustem i wpustem lub z rowkiem na płaskiej powierzchni czołowej
Uszczelka spiralna z pierścieniem wewnętrznym:
Solidny wewnętrzny pierścień metalowy działa jak ogranicznik kompresji i wypełnia przestrzeń pierścieniową pomiędzy otworem kołnierza a średnicą wewnętrzną. Zaprojektowany, aby zapobiegać gromadzeniu się ciał stałych, ograniczać turbulentny przepływ płynów procesowych i minimalizować erozję powierzchni kołnierzy. Nadaje się do kołnierzy męskich i żeńskich.
Uszczelka spiralna z pierścieniem zewnętrznym:
Jest to pierścień zewnętrzny, który dokładnie centruje uszczelkę na powierzchni czołowej kołnierza, zapewnia dodatkową wytrzymałość promieniową, aby zapobiec wydmuchaniu uszczelki i działa jako ogranicznik ściskania. Uszczelka ogólnego przeznaczenia odpowiednia do stosowania z kołnierzami z płaską i wypukłą powierzchnią czołową, klasy 900 i wyższej zaleca się pierścień

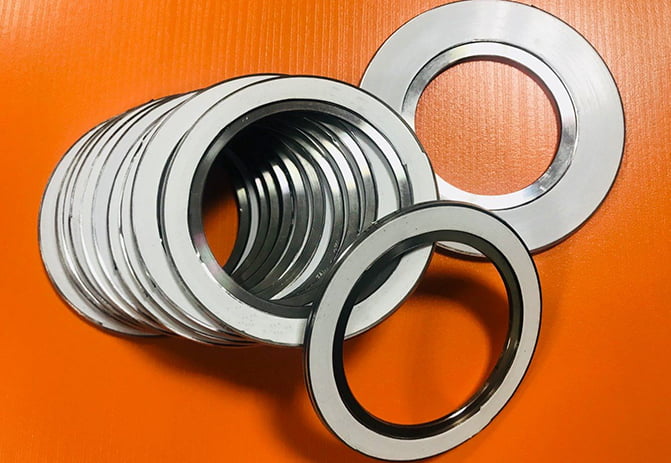

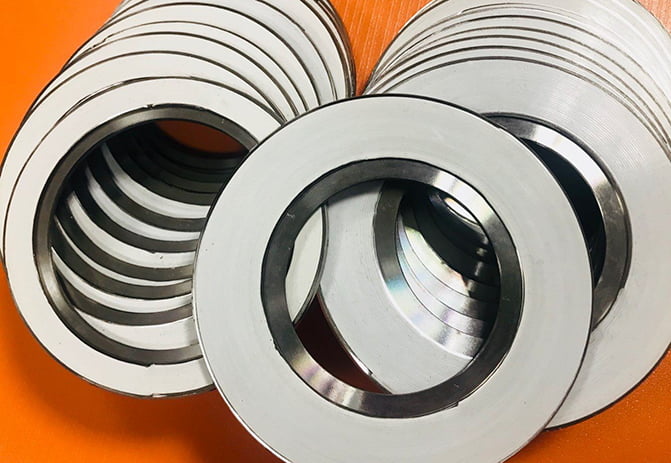

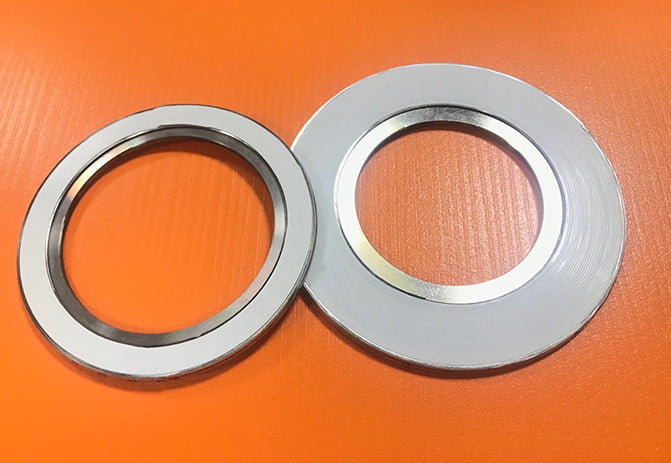

Uszczelka spiralna z pierścieniami wewnętrznymi i zewnętrznymi:
Uszczelka typu CG wyposażona w pierścień wewnętrzny, który zapewnia dodatkowy ogranicznik ograniczający ściskanie oraz zapewnia barierę cieplną i antykorozyjną chroniącą uzwojenia uszczelki i zapobiegającą erozji kołnierza. Nadaje się do stosowania z kołnierzami z płaską powierzchnią czołową i jest przeznaczona do pracy pod wysokim ciśnieniem i temperaturą, klasa 900 i wyższa lub tam, gdzie występują czynniki żrące lub toksyczne. Inne modele dostępne na żądanie.
|
Materiały na pierścienie i paski
|
|
|
Minimum
|
Maksymalny
|
|
Pierścień prowadzący
|
|
Tworzywo
|
F
|
C
|
F
|
C
|
Skrót
|
Kod koloru
|
|
SS304
|
-320
|
-195
|
1400
|
760
|
304
|
Żółty
|
|
SS316L
|
-150
|
-100
|
1400
|
760
|
316L
|
Zielony
|
|
SS347L
|
-150
|
-100
|
1400
|
760
|
317L
|
Kasztanowaty
|
|
SS321
|
-320
|
-195
|
1400
|
760
|
321
|
Turkus
|
|
SS347
|
-320
|
-195
|
1700
|
925
|
347
|
Niebieski
|
|
Stal węglowa
|
-40
|
-40
|
1000
|
540
|
KRS
|
Srebrny
|
|
Stop 20
|
-300
|
-185
|
1400
|
760
|
A-20
|
Czarny
|
|
Hastelloy B3
|
-300
|
-185
|
2000
|
1090
|
HAST B
|
Brązowy
|
|
Hastelloy C276
|
-300
|
-185
|
2000
|
1090
|
HAST C
|
Beżowy
|
|
Incoloy 800
|
-150
|
-100
|
1600
|
870
|
W 800
|
Biały
|
|
Incoloy 825
|
-150
|
-100
|
1600
|
870
|
W 825
|
Biały
|
|
Inconel 600
|
-150
|
-100
|
2000
|
1090
|
INC 600
|
Złoto
|
|
Inconel 625
|
-150
|
-100
|
2000
|
1090
|
INCO 625
|
Złoto
|
|
Inconel X750
|
-150
|
-100
|
2000
|
1090
|
INX
|
Brak koloru
|
|
Monel 400
|
-200
|
-130
|
1500
|
820
|
PON
|
Pomarańczowy
|
|
Nikiel 200
|
-320
|
-195
|
1400
|
760
|
Nl
|
Czerwony
|
|
Tytan
|
-320
|
-195
|
2000
|
1090
|
Tł
|
Fioletowy
|
|
Materiały wypełniające
|
|
|
Minimum
|
Maksymalne łóżeczko
|
|
Naszywka
|
|
Tworzywo
|
F
|
C
|
F
|
C
|
Skrót
|
Kod koloru
|
|
Elastyczny
|
-350
|
-212
|
950
|
510
|
FG
|
Szary
|
|
Grafit
|
|
|
|
|
|
|
|
PTFE
|
-400
|
-240
|
500
|
260
|
PTFE
|
Biały
|
|
Ceramiczny
|
-350
|
-212
|
2000
|
1090
|
CER
|
Jasnozielony
|
|
Mika Grafit
|
-350
|
-212
|
1100
|
590
|
MIKA-GRA
|
Różowy
|
